Фильтр 64-14-129сп

Описание

Фильтр 64-14-129сп

Фильтр 64-14-129СП – достаточно крупная и сложная часть сборочной единицы гидротрансформатора 64-14-1СП трактора Т10М. (бульдозера Б10М) с гидромеханической трансмиссией – управляющей гидравликой и планетарной коробкой передач. Вес фильтра, очищающего гидравлическое масло, циркулирующее между насосным и турбинным колесом. И в реакторе гидротрансформатора, практически такой же, как масса самого его кожуха (19,3 кг). Качество очистки масла, циркулирующего в гидротрансформаторе в виде тора в межлопаточных полостях. Чрезвычайно важно для долгого срока службы этой гидродинамической передачи.  Агрегат фильтра 64-14-129СП включает магнитный фильтр в нижней части, где происходит соединение с линией всасывания, и фильтр тонкой очистки в верхней части на линии нагнетания. На случай засорения фильтра он связан с датчиком аварийного давления, находящимся в его верхней части. Магнитный фильтр используется в этой конструкции для постоянного удаления из масла частиц железа.

Состав фильтра

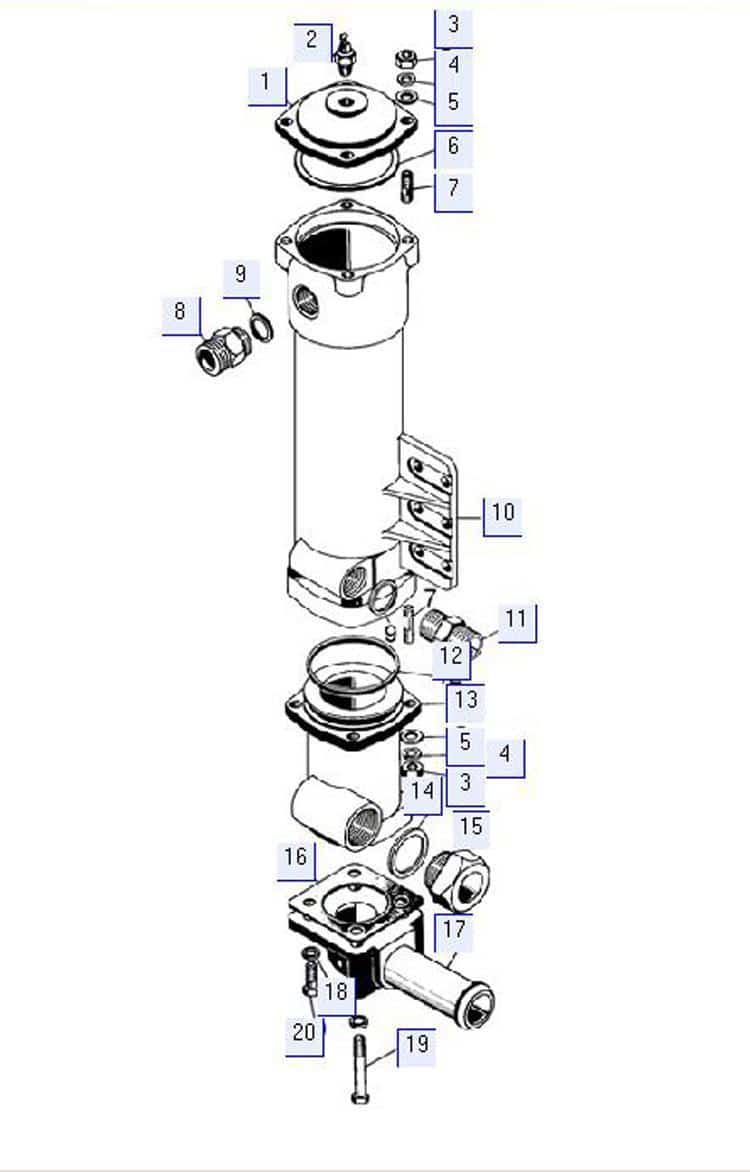

Фильтр 64-14-129СП как сборочная единица включает верхний корпус, нижний корпус, пружину, муфту, крышку. И жизненно важный для функционирования трансмиссии  трактора клапан. Этот клапан срабатывает при полном засорении фильтрующих элементов (фильтра тонкой очистки) до такой степени, что они препятствуют дальнейшему расходу масла. С этим клапаном в открытом (сработавшем) состоянии  трактор (бульдозер) может двигаться, по правилам, только до ремонтной базы. Категория: «Запчасти для тракторов ЧТЗ» Раздел: «Гидротрансформатор 64-14-1СП (64-14-1-02СП, -01СП, -03СП) с гидромеханической трансмиссией» Номенклатура: «64-14-129СП» Техника: «Б10М»
