ГИДРОЦИЛИНДР РАМЫ ДЗ-98Д.43.02.300-01

Описание

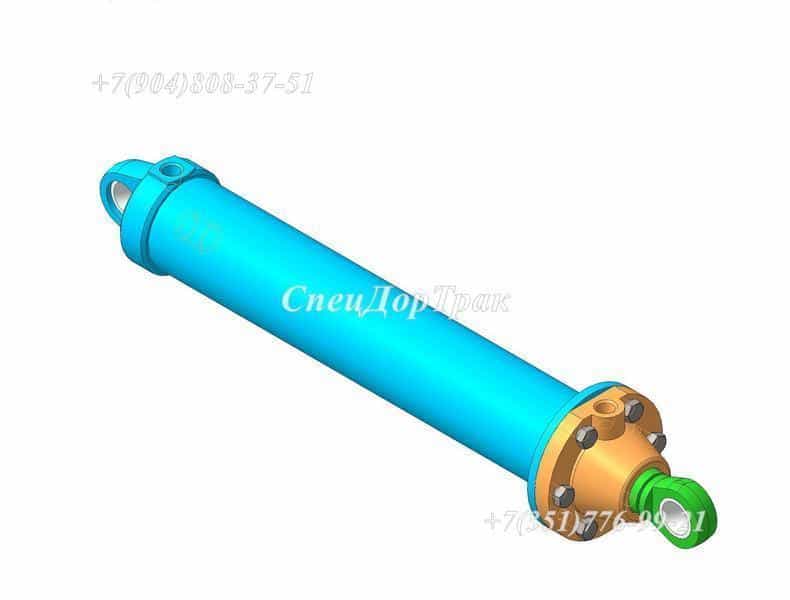

ГИДРОЦИЛИНДР РАМЫ ДЗ-98Д.43.02.300-01, ДЗ-98Д.43.02.300

ГИДРОЦИЛИНДР РАМЫ ДЗ-98Д.43.02.300-01 Тяжелая самоходная техника ДЗ-98 оснащена необычной системой, позволяющей объединять работу нескольких гидравлических цилиндров. Благодаря этой системе, автогрейдер легко преодолевает пересеченную местность, проворно маневрирует по любому покрытию. Мощные цилиндры — незаменимые помощники при осуществлении управленческого контроля за огромными передними колесами. А также при перемещении отвала в горизонтальной и вертикальной плоскости, изменении угла наклона ножей отвала.

Тяговая рама , с помощью гидравлического привода поворачивается на изменяемый угол. Шарнирное скрепление с основной рамой позволяет изменять значение угла относительно боковых сторон, не прекращая работы. Именно за изменения углов поворота тяговой рамы отвечает гидравлический цилиндр ДЗ-98В.43.02.300-01.

Этот гидроцилиндр отличается своей мощностью. Гильза имеет внутренний диаметр шестнадцать сантиметров, а  ход — сорок семь сантиметров. Для сравнения, внутренний диаметр гильз других гидравлических цилиндров — десять сантиметров.  ГИДРОЦИЛИНДР ДЗ-98Д.43.02.300-01 поворота тяговой рамы имеют отличие только в проектном номере завода — производителя ГЦ-160.80*470.11 (64) и ГЦ-160.80*470.11 (64-01) соответственно. Технические же параметры этих двух моделей абсолютно идентичны. Основными компонентами этого механизма являются тело цилиндра ДЗ-98Д.43.02.320-01, поршневой шток, кольцо опорное ДЗ-110В.06.052, и опорно — направляющее, поршень ТО-40.43.01.006,прочие мелкие комплектующие (Гайки, крышки, грязесъемники).
