МН-250/160 гидромотор Нерегулируемый

Описание

МН-250/160 гидромотор Нерегулируемый

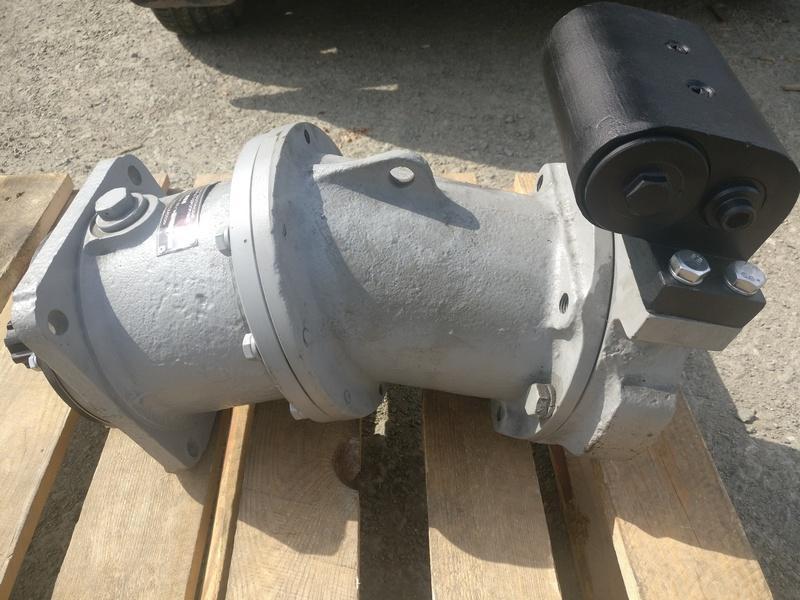

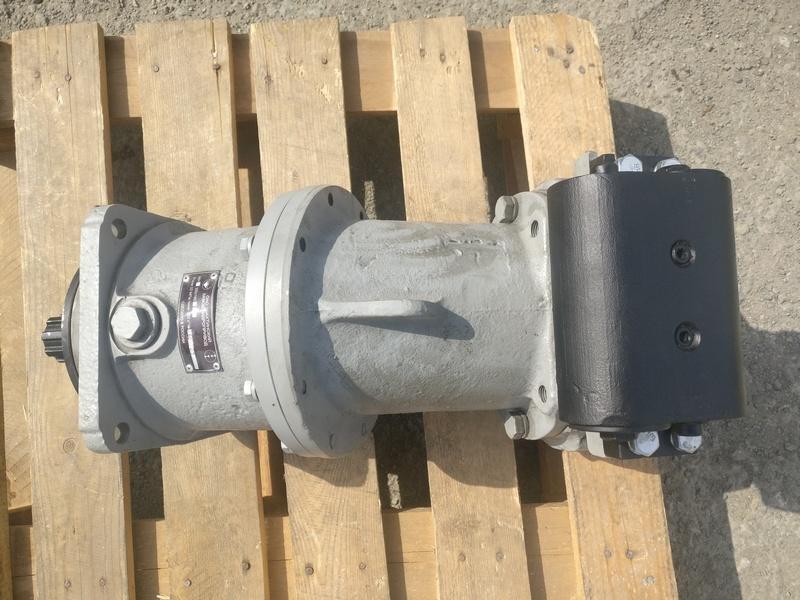

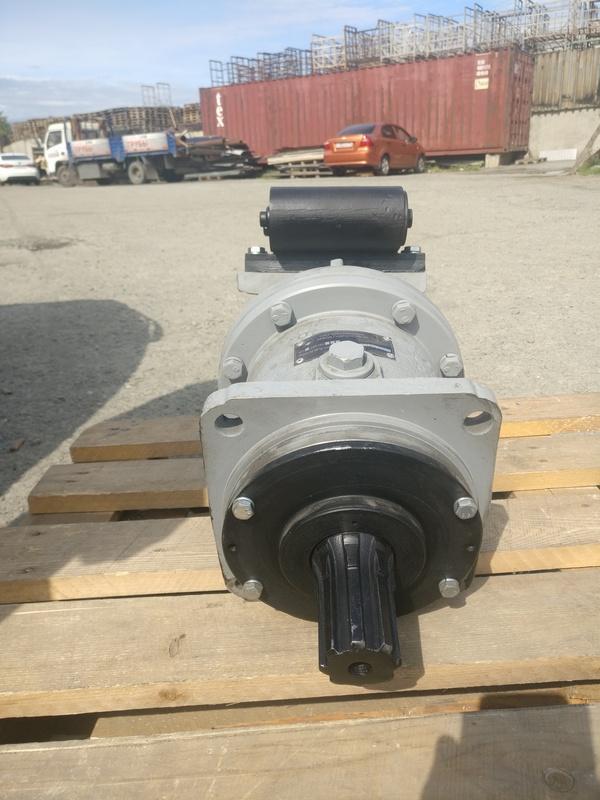

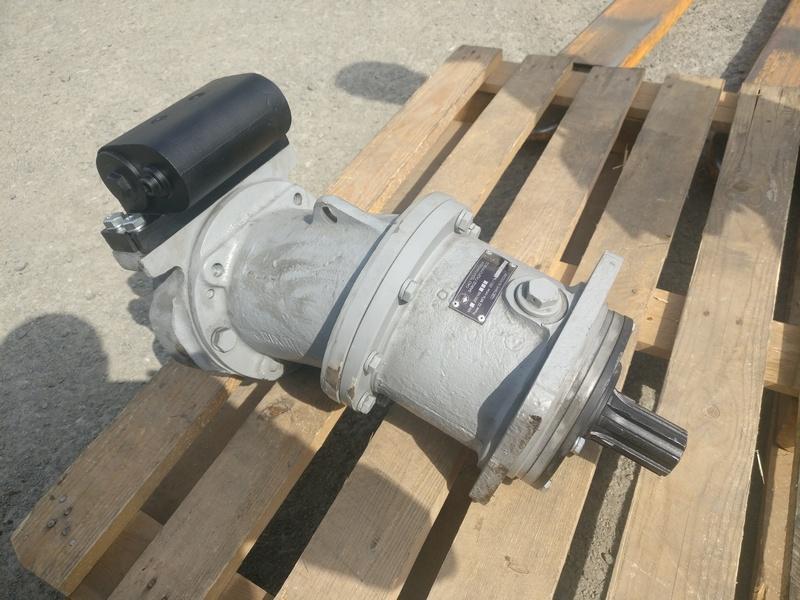

МН-250/160 гидромотор Нерегулируемый аксиально-поршневой.

Насосы – моторы аксиально-поршневые нерегулируемые с наклонным блоком типа МН250/160 используются в объемных гидроприводах машин и агрегатов в режимах нерегулируемого насоса или гидромотора.

Насос предназначен для преобразования механической энергии вращения приводного вала в гидравлическую энергию потока рабочей жидкости.

Гидромотор преобразует гидравлическую энергию потока рабочей жидкости в механическую энергию вращения выходного вала.

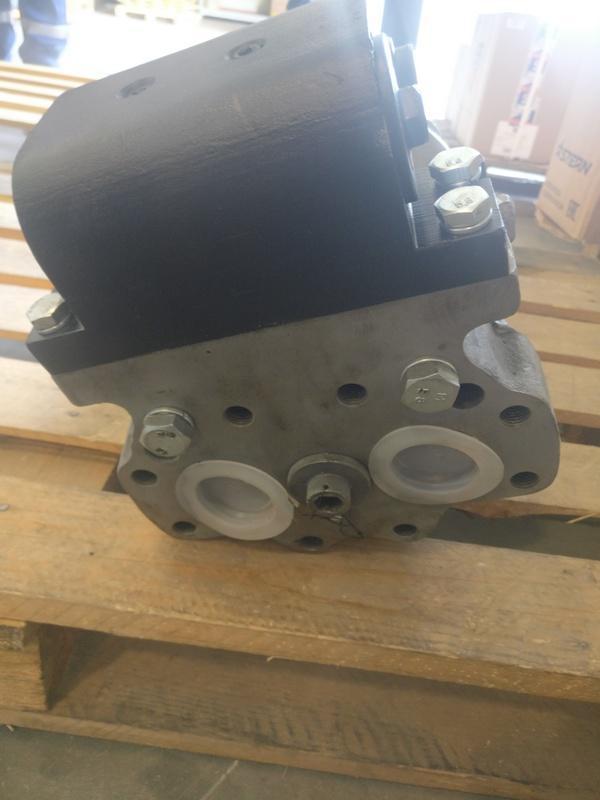

Насос-мотор изготавливается как с клапанной коробкой, так и без нее. Клапанная коробка устанавливается на заднюю крышку насос-мотора и предназначена для защиты от перегрузок гидравлической системы, в которую включен насос-мотор. Рекомендуемые марки масел: ВМГЗ ТУ38.101479, МГЕ-46В ТУ 38.001347, ТНК Гидравлик HLP 32, 46, 68 ТУ38.301-41-180-01, ЛУКОЙЛ Гейзер СТ 22, 32, 46 ТУ/ТШ 0253-011-79345251-2008.

Наименование параметра

Величина

насос

мотор

Рабочий объем, см3

номинальный

250±7,5

250±7,5

Частота вращения, с-1 (об/мин):

номинальная

16,7(1000)

16,7(1000)

максимальная

25*1(1500)

25(1500)

минимальная

3,3(200)

0,083(5*2)

Подача номинальная, л/мин

240-7,2

Расход, л/мин, номинальный

260,4±7,8

Давление на выходе, МПа (кгс/см2)

номинальное

16 (160)

максимальное

20 (200)*3

1,25 (12,5)

Давление на входе, МПа (кгс/см2)

номинальное

16 (160)

максимальное

1,25 (12,5)

20 (200)*3

минимальное

0,005 (0,05)

Минимальный перепад давлений, МПа (кгс/см2)

16 (160)

Максимальное давление дренажа, МПа (кгс/см2)

0,05 (0,5)

0,05 (0,5)

Коэффициент подачи, % не менее

96

Гидромеханический КПД, % не менее

93

КПД, % не менее

90

90

Масса (без рабочей жидкости), кг

с клапанной коробкой

87

без клапанной коробки

80

Номинальная мощность, кВт,

потребляемая

69±2,1

эффективная

62-2,8

Крутящий момент, Н·м,

номинальный

592±17,8
