Кронштейн т170 т130

Описание

Кронштейн т170 т130

Кронштейн 18221 входит в состав механизма ленточного тормоза, которым комплектуется трактор Т10М, а также его модифицированная версия – бульдозер Б10М. Всего в этом узле используются две такие детали, вес каждой составляет приблизительно 3,6кг, в соответствии со спецификацией данного элемента.

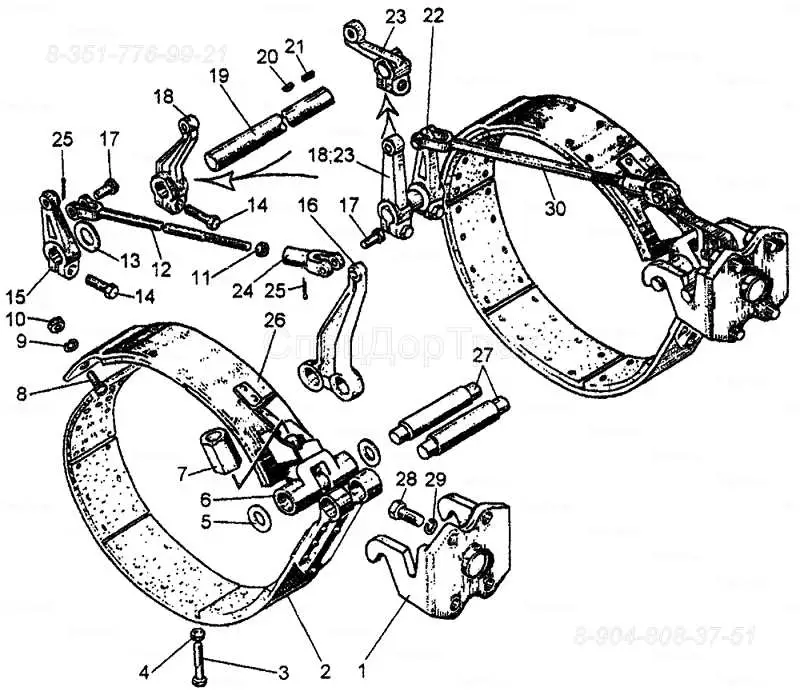

В конструкции один кронштейн 18221 соответствует кольцу ленты в сборе. В конструкции он закрывает собой рычаг 18219, который характеризуется сложной формой с изгибами. Этот элемент, в свою очередь, необходим для фиксации того торца тяги 64-18-109СП, который отвечает за стягивание тормозной ленты вместе со съёмной вилкой 18212-1 в её составе. В его основании располагается пара проушин, с которыми сопрягаются два валика номенклатурами 18220, соединяющие ветви фрикционной ленты с петлями. Таким образом, создаётся общий рабочий контур, который закрепляется на вышеупомянутом кронштейне.

На поверхности его задней стенки выполнены крепёжные отверстия, которые необходимы для монтажа детали при помощи болтов 700-28-2621. На передней стороне имеется пара крюков, которые располагаются параллельно друг к другу по бокам изделия. С их помощью кронштейн крепится к валикам.

Один из них соединяется с петлёй верхней части ленты, а второй – с петлёй нижнего участка. Таким образом, кронштейн представляет собой защёлку в этом узле. Второй вал, находящийся снизу ленты, заходит в пазы на боковых сторонах кронштейна. Благодаря этому сопряжению тормозная лента и рычаг в составе бульдозера надёжно удерживаются в своих положениях.
