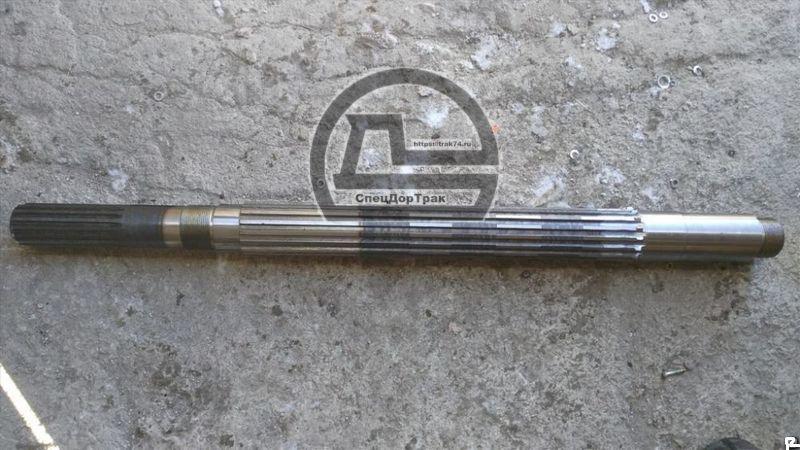

Вал верхний 18-12-132

Вал верхний 18-12-132 относится к группе запчастей коробки передач тракторов Т-130, Т-170 и Б-10. Деталь работает под большими нагрузками, поэтому нужно всегда иметь запасную, чтобы исключить простоя техники.

Коробка передач Т-170 имеет 8 передач переднего и 4 заднего хода (для болотоходных тракторов — соответственно 6 и 3). Коробка передач Т-170 четырехвальная с шестернями постоянного зацепления. Каждый вал двухопорный на трех подшипниках качения, из которых передний — шариковый, а остальные- роликовые.

На промежуточных валах шестерни установлены на шлицы. На верхнем и нижнем валах шестерни свободно вращаются на втулках. Передачи переключаются двумя рычагами механизмов переключения, с помощью которых перемещаются вилками зубчатые муфты на верхнем и нижнем валах. На правом механизме переключения диапазонов установлен выключатель блокировки пуска ВК-418.

Передняя стенка коробки передач Т-170 съемная.

В коробке передач болотоходных модификаций тракторов Т-170 первая передача заблокирована. Блокировка осуществлена с помощью втулки-упора, исключающей возможность перемещения валика с вилкой в сторону включения 1-ой передачи.

Трущиеся поверхности деталей верхнего и нижнего валов коробки передач Т-170 и подшипники вала конической шестерни смазываются под  давлением.

Масло в коробку передач Т-170 и отделение конических шестерен заливают через горловину, находящуюся на верхней плоскости корпуса бортовых фрикционов (около сервомеханизма). Масляный насос Т-170 установлен на корпусе справа. И прикреплен к левому корпусу механизма переключения передач Т-170. Масляный радиатор системы смазки трансмиссии Т-170 установлен позади масляного радиатора дизеля.
