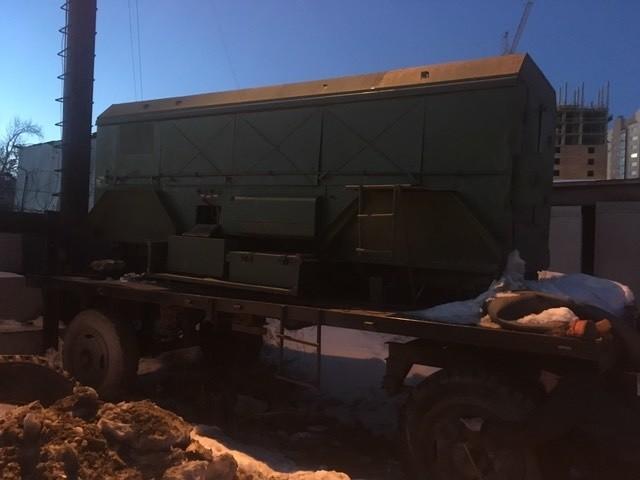

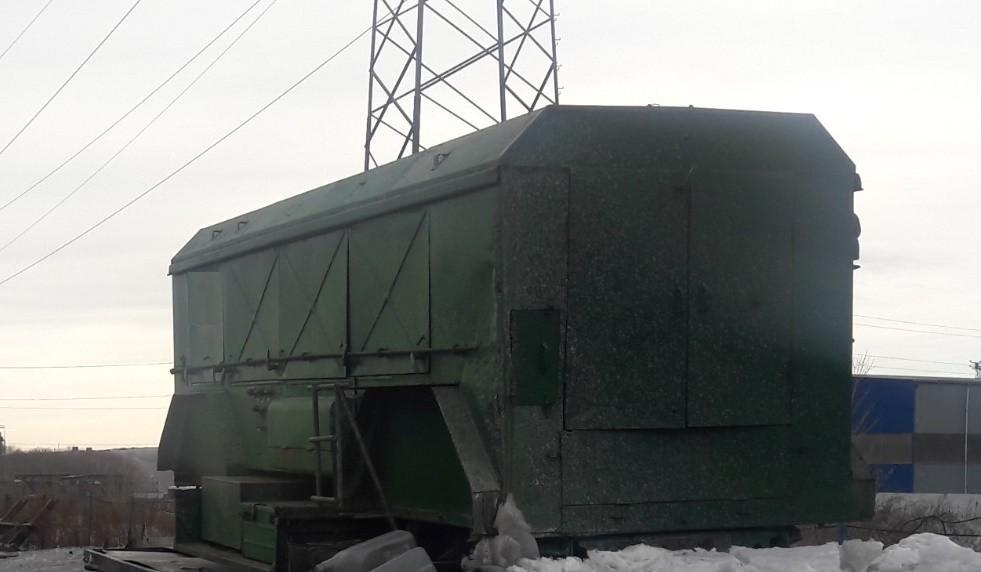

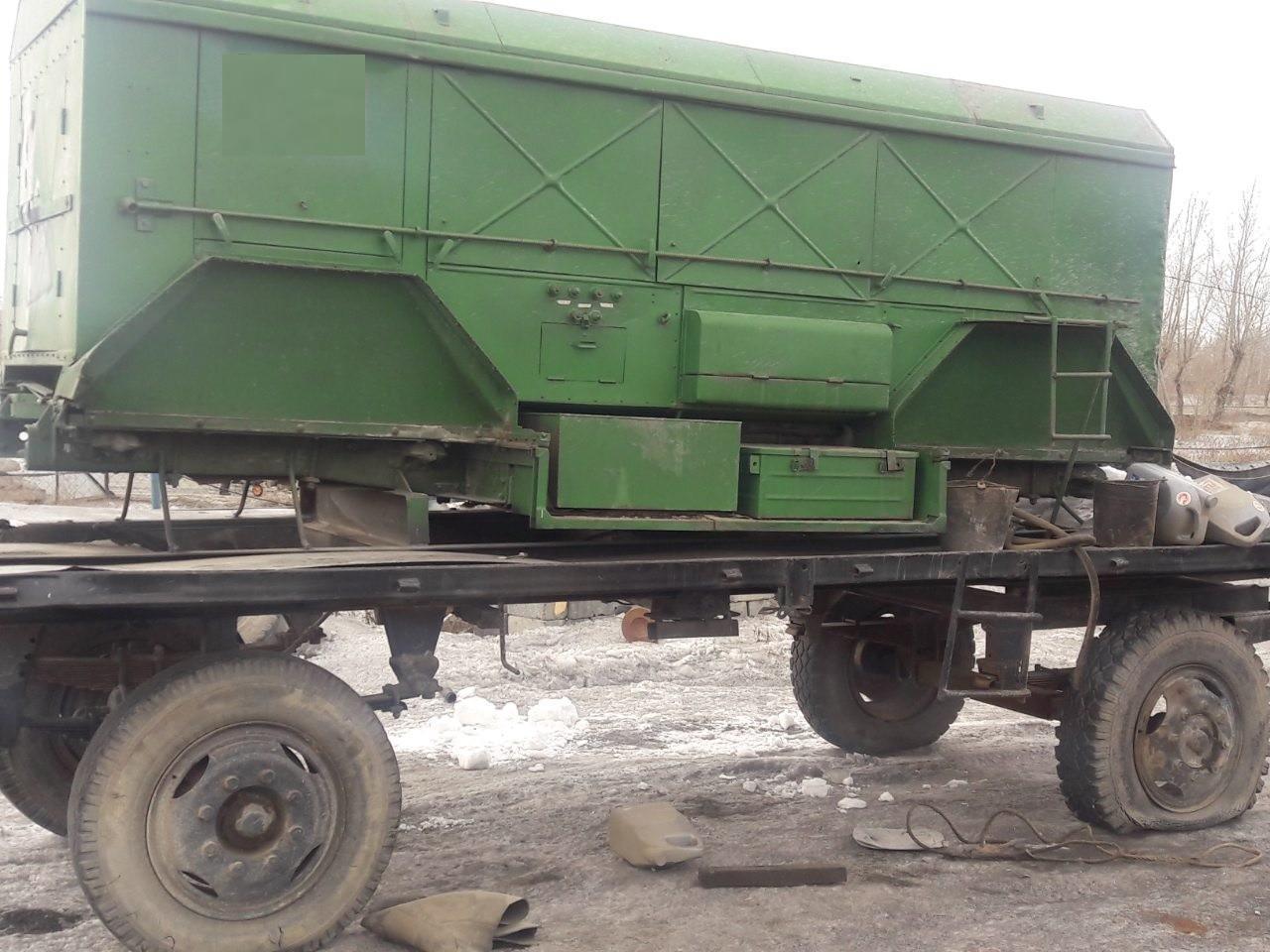

Компрессорная станция УКС 400 В

Компрессорная станция УКС 400 В

Продажа компрессорных станций высокого давления УКС-400В: новых, после ревизии и с консервации. Давление: 150, 230, 400 бар. Компрессор для опресовки воздухом.

Конструкция компрессорной станции:

Конструкцию УКС-400 можно разделить условно на 4 части

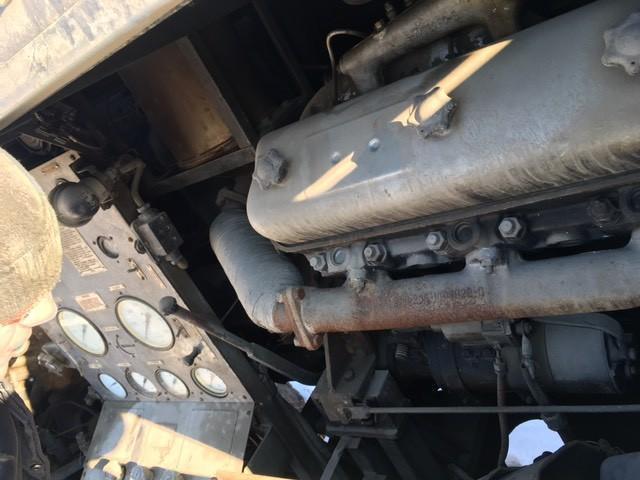

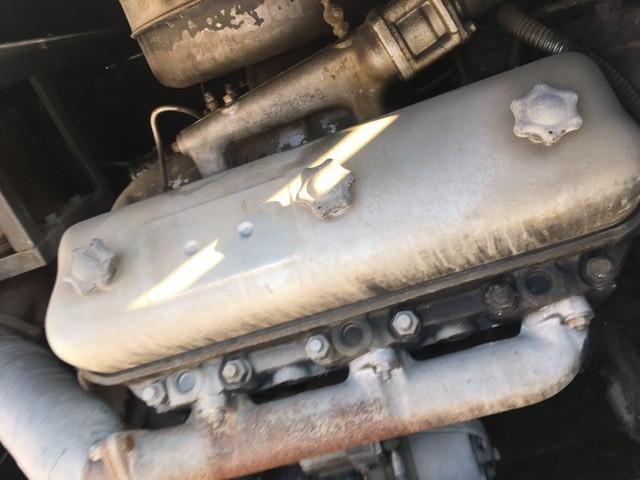

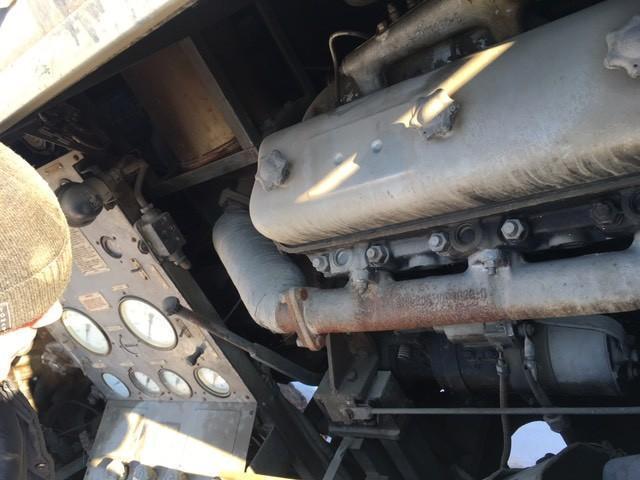

— Дизельный двигатель ЯМЗ-236 приводящий компрессорный агрегат в движение при помощи специальной муфты

— Компрессорный агрегат (5 ступеней сжатия воздуха)

— Блок холодильный (5 ступеней охлаждения)

— Блок осушки воздуха (2 балона с селикагелем)

Начальное давление — атмосферное, конечное — 400 атм. Процесс нагнетания воздуха до конечного давления достигается путем сжатия воздуха и охлаждения каждой ступени последовательно. На каждой ступени воздух сначало сжимается, затем охлаждается, отводится конденсат через влагоотделитель и поступает в следующую ступень. В конце цикла сжатия, воздух попадает в блок осушки с точкой росы -60º. Компрессорная станция УКС-400 оборудована несколькими колонками раздачи воздуха, с разным по величине давлением.

Есть возможность отбора воздуха с давлением: 150 , 230 , 350, 400 бар (15 , 23 , 35 , 40 мПа)

Наименование параметра, единицы измерения

Значение параметра

Сжимаемый газ

воздух

Производительность, м3/час

— при работе без регенерации

— при работе с регенерацией

140

115

Начальное давление

атмосферное

Конечное давление, МПа (кг·с/см2)

15/23/35/40

(150/230/350/400)

Потребляемая мощность, кВт

55

Температура воздуха на выходе, °C

60

Влажность выдаваемого воздуха по точке росы, °C

-60

Тонкость фильтрации сжатого воздуха, мкм, не более

10

Габаритные размеры, мм

5300 х 2400 х 3400

Масса станции, кг

2200
