Круг поворотный Д395Б.34.090

Описание

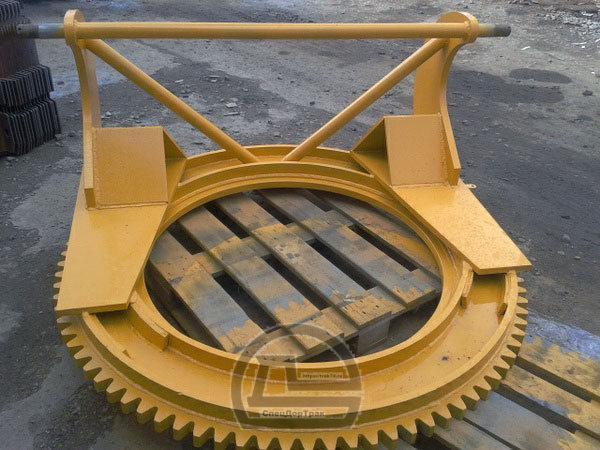

Круг поворотный Д395Б.34.090

Круг поворотный Д395Б.34.090 автогрейдера ДЗ-98 предназначен для обеспечения вращения установленного на тяговой раме машины отвала за счет передачи вращения выходной вал-шестерни редуктора поворота отвала.

Зубчатый венец поворотного круга представляет собой сваренные между собой сектора. С наваренным зубчатым венцом на одной стороне. Круг поворотный представляет собой стальной зубчатый венец. Установленный на кронштейне, снабженной осью и креплением для поворотно-выдвижного отвала.

Отвал крепится в левом правом кронштейнах, закрепленных на резьбовых торцах оси. Возможность наклона отвала обеспечивается наличием фигурного паза в кронштейнах отвала. И специального болта с шайбой и прокладкой установленного в эти пазы.

Круг грейдера Д395Б.34.090 устанавливается на тяговой раме автогрейдера в неподвижных накладках. При необходимости отвал с ножами может быть переставлен. Со смещением в противоположную сторону относительно геометрической оси тяговой рамы.

Поворотный круг Д395Б.34.090, при работе автогрейдера обеспечивает установку отвала на тяговую раму. Его поворот посредством редуктора поворота отвала, приводимого о вращение под действием усилия от гидромотора.

Так же через кронштейн поворотного круга осуществляется управление углом атаки ножей отвала в зависимости от положения рычагов подвески рамы, которые могут занимать одно из трех фиксируемых положений, выбираемых при помощи поршня-защелки, который вкручен в паз левого рычага подвески тяговой рамы. Поворот отвала вместе с кругом возможен только под действием гидромотора, т.к. усилие от грунта не способно провернуть вал-шестерню редуктора поворота в силу его конструкции, представляющей собой червячную передачу и не способную передать мощность от червячного колеса, в шлицах которого крепится вал-шестерня привода отвала, к червяку.
