Муфта сцепления ПД 17-73-7СП

Описание

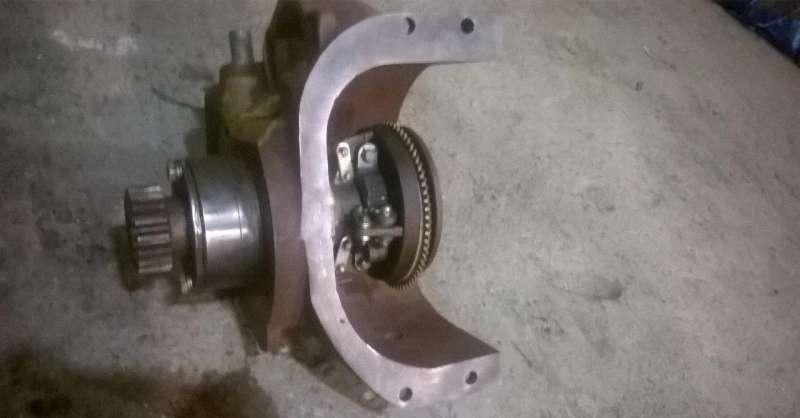

Муфта сцепления ПД 17-73-7СП

Муфта сцепления ПД 17-73-7СП применяется в системе питания двигателя трактора Т-130 и Т-170. Установлена в сцеплении пускового двигателя.

№

Номер детали

Наименование запчасти

Кол-во на модель

17-73-111СП

Корпус

1

17-73-112СП

Корпус

1

7318СП

Крестовина

1

7324СП

Вал

1

7326СП

Хомут

1

1

Болт М8х55.88.019

Болт М8х55.88.019

2

2

7322

Хомут

1

3

7315-1

Муфта включения

1

4

7316

Защелка

1

5

3874

Пружина

1

6

516

Кнопка

1

7

7310

Крестовина

1

8

7312

Палец

4

9

Шплинт 2,5х16.019

Шплинт 2,5х16.019

4

10

7311-1

Кулачок

4

11

7314

Палец

8

12

Шплинт 2х12.019

Шплинт 2х12.019

8

13

7313

Серьга

8

14

7320

Хомут

1

15

31103-1

Шайба стопорная

2

16

Гайка М8-6.019

Гайка М8-6.019

2

17

74102

Вилка

1

18

40954

Прокладка

1

19

17-73-20-1

Корпус

1

20

Болт М10х30.58.019

Болт М10х30.58.019

4

21

Шайба 10 ОТ 65Г 09

Шайба 10 ОТ 65Г 09

4

22

736

Диск неподвижный

1

23

738-4СП

Диск

1

24

739

Диск нажимной

1

25

Болт М10х25.58.019

Болт М10х25.58.019

7

26

17-73-13

Крышка

1

27

17-73-35

Ось

1

28

3432

Шпонка

2

29

41265СП

Масленка

1

30

700-32-2196

Штифт

2

31

40257СП

Сальник

1

32

700-30-2305

Гайка

1

33

700-31-2566

Шайба

1

34

Подшипник 208К

Подшипник 208К

1

35

73105

Крышка

1

36

700-31-2574

Шайба

3

37

Шайба 8Т 65Г 09

Шайба 8Т 65Г 09

3

38

Болт М8х25.88.019

Болт М8х25.88.019

3

39

7323-1

Втулка

1

40

735

Вал

1

41

7325

Палец стопорный

1

42

40235

Прокладка

1

43

73103

Крышка люка

1

44

Болт М10х22.58.019

Болт М10х22.58.019

4

45

379

Пробка

1

46

700-58-2526

Кольцо

1

51

17-73-7СП

Муфта сцепления

1
